Фильтры-газоотделители ФГУ
Фильтры-газоотделители ФГУ служат для отделения воздуха, паров и механических примесей от жидких неоднородных нефтепродуктов под действием центробежных сил и с помощью фильтрующего пакета.

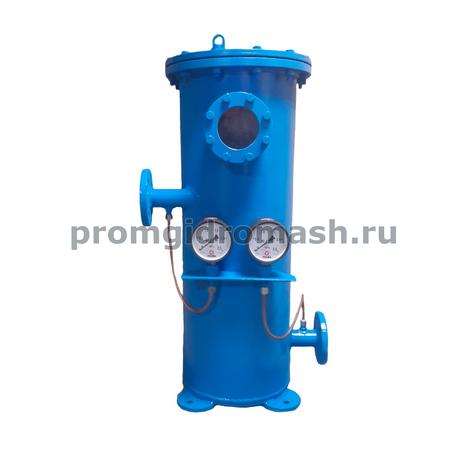

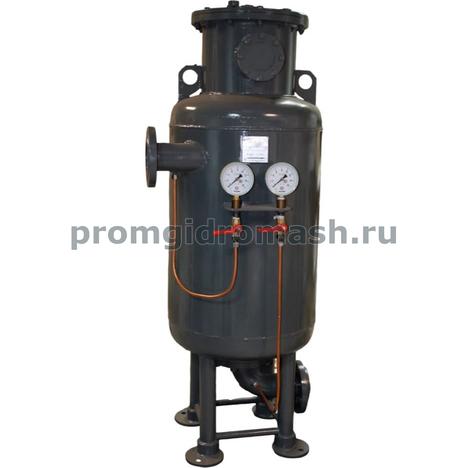

Аппарат ФГУ от компании «ПромГидроМаш» предназначен для перекачки, заправки нефтепродуктов в наземных стационарных установках и состоит из корпуса газоотделителя, начиненного двухступенчатым фильтрующим элементом и узлом клапана.
Очистка производится до подачи перекачиваемой жидкости в счетчики ППО и ППВ или измерительные комплексы УПН. Вязкость очищаемых нефтепродуктов должна быть не менее 0,55 и не более 6,0 мм2/с. В оснащение фильтра-газоотделителя ФГУ входит система манометров, позволяющих контролировать рабочее давление и определять степень засоренности ячеек фильтра.
Принцип действия фильтра-газоотделителя ФГУ от компании «ПромГидроМаш»:
В первой рабочей фазе жидкость, проходя через входной патрубок особой конструкции, получает тангенциальное устремление и начинает двигаться по спирали. Примеси движутся сначала с потоком и радиально (под действием центробежной силы) отбрасываются к стенке газоотделителя ФГУ, а затем оседают ко дну, на фильтрующий пакет.
Под действием центробежной силы возникает давление суспензии на стенку фильтра, жидкость проходит через фильтрующую перегородку и выводится через сливной патрубок.
Во второй фазе очистки на первой фильтрующей перегородке осаждаются сначала крупные частицы, а следующая ступень фильтр-защиты принимает лишь мелкие загрязнения.
Аппарат ФГУ от компании «ПромГидроМаш» предназначен для перекачки, заправки нефтепродуктов в наземных стационарных установках и состоит из корпуса газоотделителя, начиненного двухступенчатым фильтрующим элементом и узлом клапана.
Очистка производится до подачи перекачиваемой жидкости в счетчики ППО и ППВ или измерительные комплексы УПН. Вязкость очищаемых нефтепродуктов должна быть не менее 0,55 и не более 6,0 мм2/с. В оснащение фильтра-газоотделителя ФГУ входит система манометров, позволяющих контролировать рабочее давление и определять степень засоренности ячеек фильтра.
Принцип действия фильтра-газоотделителя ФГУ от компании «ПромГидроМаш»:
В первой рабочей фазе жидкость, проходя через входной патрубок особой конструкции, получает тангенциальное устремление и начинает двигаться по спирали. Примеси движутся сначала с потоком и радиально (под действием центробежной силы) отбрасываются к стенке газоотделителя ФГУ, а затем оседают ко дну, на фильтрующий пакет.
Под действием центробежной силы возникает давление суспензии на стенку фильтра, жидкость проходит через фильтрующую перегородку и выводится через сливной патрубок.
Во второй фазе очистки на первой фильтрующей перегородке осаждаются сначала крупные частицы, а следующая ступень фильтр-защиты принимает лишь мелкие загрязнения.
Параллельно этому процессу действует газоотделение. Двигаясь по спирали, капельки жидкости образуют внешнее кольцо. В сердцевине потока скапливается менее тяжелый воздух и пары, которые непрерывно стремятся подняться наверх, тем самым выпуская жидкость к нижнему патрубку (трубопроводу).
Испарения и воздух скапливаются под куполом агрегата и компрессионно понижают уровень жидкости. Вместе с этим уменьшается подъемная сила поплавка, установленного в корпусе аппарата. Поплавок, соединенный при помощи штока с клапаном автоматического сброса, открывает его и стравливает воздушную массу в отводящую магистраль.
Чем больше стравливается воздух, тем выше становится уровень жидкой среды. Следовательно, поплавок поднимается и запирает клапанное отверстие для сброса паров и воздуха.
Преимущества:
- тангенциальный ввод жидкости, интенсифицирующий газоотделительный процесс.
- разборная конструкция фильтрующего пакета, уменьшающая время простоя на очистку фильтрата.
- сокращение расходов по эксплуатации, консервации и текущим осмотрам.
| Тип ФГУ | Условный проход, мм |
Рабочее давление, МПа |
Тонкость фильтрации, мм |
Расход жидкости, м3/ч, наибольший |
Присоединение к трубопроводу |
| ФГУ 25 | 25 | 1,6(0,6) | 0,05; 0,1; 0,5 |
8 | фланцевое по ГОСТ12815-80 и штуцерное |
| ФГУ 40 | 40 | 1,6(0,6) | 25 | ||
| ФГУ 65 | 65 | 1,6(0,6) | 55 | фланцевое по ГОСТ12815-80 | |
| ФГУ 80 | 80 | 1,6(0,6) | 100 | ||
| ФГУ 100 | 100 | 1,6(0,6) | 180 | ||
| ФГУ 150 | 150 | 1,6(0,6) | 240 |
Фильтр-газоотделитель от компании «ПромГидроМаш» состоит из разъемного корпуса, вводящего патрубка тангенциального действия, фильтрующего пакета и термодатчика.
При очистке нефтепродуктов фильтр-газоотделитель ФГУ позволяет соблюдать технологические условия удаления компонентов, ухудшающих качество продукта на входе в измерительные комплексы УПН и счетчики ППВ, ППО, при этом, не затрагивая его ценных составляющих.
При очистке нефтепродуктов фильтр-газоотделитель ФГУ позволяет соблюдать технологические условия удаления компонентов, ухудшающих качество продукта на входе в измерительные комплексы УПН и счетчики ППВ, ППО, при этом, не затрагивая его ценных составляющих.
Обработку жидкости во время прямой перегонки через фильтры-газоотделители ФГУ ведут с целью удаления из неё воздуха, пара и твердых суспензий. По величине давления фильтры-гаоотделители ФГУ относятся к категории аппаратов, работающих под давлением столба фильтруемой жидкости, и применяются на различных технологических установках, нефтебазах и топливных станциях.
Газовые (паровые) соединения извлекаются из нефтепродукта за счет тангенциального ускорения, которое получает жидкость при входе в корпус ФГУ. Специальный патрубок направляет поток по касательной траектории и, тем самым, закручивает течение в спираль. Возникающие от этого центробежные силы одновременно отбрасывают твердые (более тяжелые) примеси к наружному кольцу жидкостного завихрения, в центр которого выдавливаются легкие воздушные включения.
Отделившиеся пары поднимаются в верхнюю часть корпуса, а механические примеси под давлением оседают на поверхность фильтрующего элемента. Его двухступенчатая комбинация очистки сначала предохраняет процеживающую сетку от повреждения крупными загрязнениями, а затем останавливает просачивание более мелких крупиц.
По мере увеличения концентрации воздуха и пара, уровень жидкой среды снижается, увлекая за собой поплавковый механизм. Тот, в свою очередь, тянет шток соединения с клапаном и открывает стравливающее отверстие. Выпуск воздуха позволяет повысить уровень жидкости, поднять поплавок и в определенный момент снова перекрыть клапан.
Достоинством фильтров-газоотделителей ФГУ от компании «ПромГидроМаш» являются:
-бесперебойная эксплуатация при сравнительно больших долях механической примеси и газовых включений.
-широкая область применения.
-простота устройства и оптимальная фильтрующая поверхность в компактном агрегате.
-широкая область применения.
-простота устройства и оптимальная фильтрующая поверхность в компактном агрегате.
