Счетчики ППО
Компания «ПромГидроМаш» реализует счетчики жидкости (механические расходомеры) марки ППО.
Cчетчики марки ППО имеют расширенную гамму преимуществ для оптимизации типичных этапов в производственном процессе измерения объемной величины расхода неагрессивных нефтепродуктов и жидкостей с кинематической вязкостью в пределах 0,55-300 сСт.
Высокий класс точности (0,25 %) и стабильность в работе выделяют нашу продукцию в эксплуатации, как на стационарных установках, так и на подвижных средствах перекачки и заправки топлива с температурой вещества минимум минус 50° и максимум плюс 50° C.
Счетчики с овальными шестернями марки ППО предоставляют пользователю эффективные возможности управления агрегатами и помогают выполнять постоянно возрастающие требования к снижению расходов. Это надежные приборы, которые отвечают всем современным требованиям, предъявляемым к счетной аппаратуре. Устройство исключительно понятно пользователю даже при первом знакомстве со счетчиком ППО, а невысокая стоимость позволяет приобрести его даже при небольшом бюджете.
Решающим при использовании счетчика ППО является принцип его действия, основанный на вращении двух овальных зацепленных шестерней. Каждый их оборот отмеряет определенное количество жидкости и передается в счетный механизм, где преобразуется в единицы объема.
Таким образом, счетчики и, по сути, – механические расходомеры марки ППО обеспечивают электрический съем информации и могут функционировать автономно также точно, как и в системе интегрированного сетевого комплекса. Для этого они комплектуются устройствами диагностики и съема сигнала «УСС», «ВП-5», а также микроконтроллером «КУП» и пультом дистанционного отчета данных «Весна-ТЭЦ».
Для очистки измеряемых жидкостей в счетчиках ППО рекомендуется совокупное применение фильтров типа «ФЖУ».
Ваша выгода от применения счетчиков ППО:
- Быстрый монтаж;
- Снижение расходов;
- Универсальная возможность адаптации счетчиков к любой конфигурации установки;
- Программируемый план технического обслуживания оборудования;
- Высокая помехоустойчивость приборов;
- Легкость в обслуживании;
- Простое и интуитивное обращение при помощи стандартного отсчетного устройства.

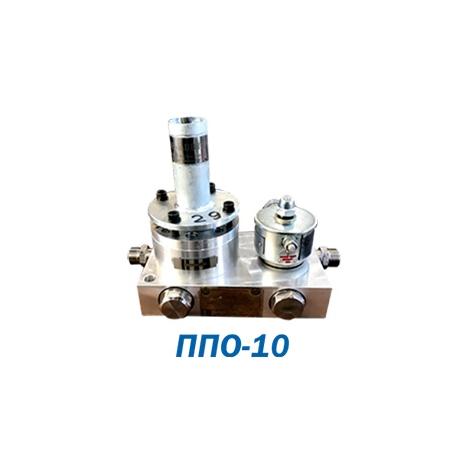

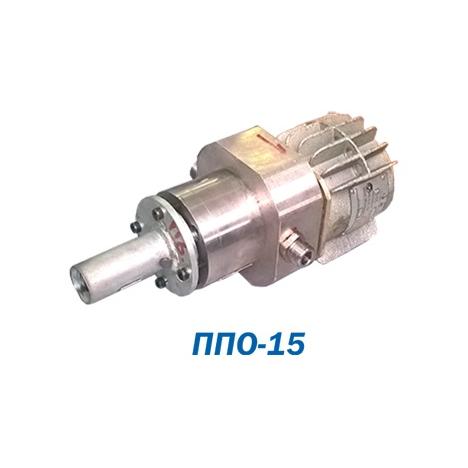

Счетчики жидкости ППО-10 и ППО-15 для измерения малых расходов и дозирования присадок
Счетчики жидкости ППО-10 и ППО-15 применяются как измерительные приборы для регистрации объема жидких продуктов при малых расходах в технологических трубопроводах. Оборудование используют на установках дозирования присадок, на узлах подачи реагентов, а также в системах промышленного учета жидкостей. Счетчики жидкости ППО-10 и ППО-15 рассчитаны на работу с нефтепродуктами, химическими растворами и жидкими продуктами пищевого производства и выпускаются в химическом и общепромышленном исполнении для эксплуатации на промышленных объектах.
Назначение и область применения
Счетчики жидкости ППО-10 и ППО-15 применяются в технологических линиях, где требуется стабильный контроль расхода и точная регистрация объема жидкости. Оборудование используют в различных производственных системах:
установки дозирования присадок и технологических добавок
системы подачи жидких реагентов
линии смешения компонентов топлива и технологических жидкостей
узлы учета жидкостей на нефтебазах и резервуарных парках
производственные участки химической и нефтехимической промышленности
Такие приборы устанавливаются в трубопроводные линии как элемент узла измерения расхода и обеспечивают точный контроль потока жидкости в технологическом процессе.
Интеграция в промышленную автоматику
Счетчики жидкости ППО-10 и ППО-15 используются в автоматизированных системах контроля расхода и легко подключаются к промышленным контроллерам. Передача данных осуществляется через импульсный выход, который фиксирует объем прошедшей жидкости, либо через интерфейс RS-485 для интеграции в системы мониторинга и управления технологическими процессами. Для защиты измерительного механизма и повышения стабильности показаний перед прибором в трубопроводе устанавливают фильтры ФЖУ, задерживающие механические примеси и предотвращающие попадание загрязнений в измерительную камеру.
Межповерочный интервал не реже 1 раза в два года.
Мир оборудования «ПромГидроМаш» - это технологии и управление процессами для техники XXI века.
| № | Наименование | Маркировка |
| 1 | Устройство съема сигнала УСС Б-25, Б-70 | 345.00.00.00, 345.00.00.00-03 |
| 2 | Контролер КУП-30 | 036.00.00.00 |
| 3 | Пульт Весна-ТЭЦ | 119.00.00.00 |
| 4 | Насос КМ-Е | |
| 5 | Фильтр-газоотделитель ФГУ | |
| 6 | Газоотделитель ГУ | |
| 7 | Фильтр ФЖУ |
| Тип счетчика | Цена деления отсчетного устройства, л | Условный проход, ДУ, мм | Рабочее давление, МПа | Температура изм. жидк., °С | Класс точности | Масса, кг | |
| механ. | электр. | ||||||
| ППО-25/1,6 | 0,1 | 0,01 | 25 | 1,6 | от -40 до +60 | 0,25; 0,5 | 7,5 |
| ППО-40/0,6 | 1 | 0,1 | 40 | 0,6 | от -40 до +60 | 0,25; 0,5 | 20 |
| Тип счетчика | Класс точности | Диапазон вязкости измеряемой жидкости, мм2/с | ||||||||
| 0,55-1,1 | 1,1-6,0 | 6,0-60 | 60-300 | ||||||||
| Расход, м3/ч | ||||||||||
| min | ном | max | min | ном | max | min | ном | max | ||
| ППО-25/1,6 | 0,25 | 1,0 | 3,6 | 7,2 | 0,72 | 3 | 6 | 0,6 | 3 | 6 |
| 0,5 | 0,72 | 3,6 | 7,2 | 0,5 | 3 | 6 | 0,4 | 3 | 6 | |
| ППО-40/0,6 | 0,25 | 5 | 18 | 25 | 4 | 15 | 20 | 3,6 | 12 | 18 |
| 0,5 | 2,5 | 18 | 25 | 2 | 15 | 20 | 1,8 | 12 | 18 | |
