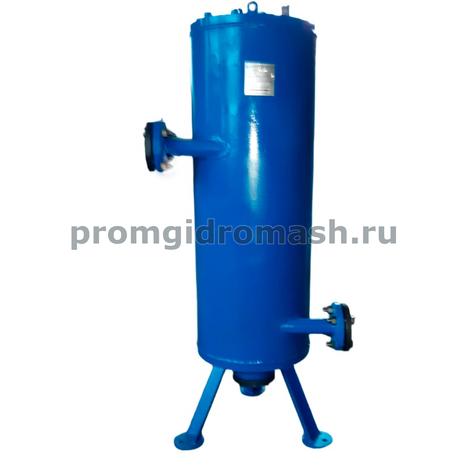

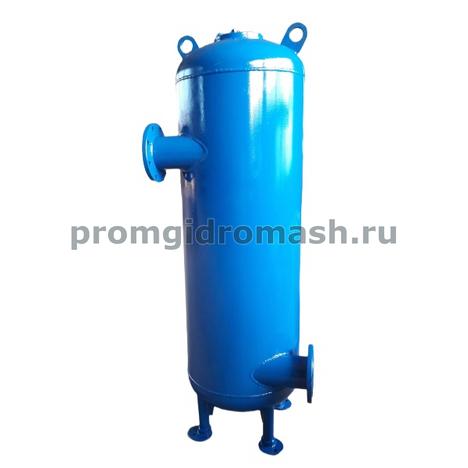

Газоотделители ГУ

Необходимость удаления воздуха и паров из нефтепродуктов (до подачи их в счетчики ППТ, ППВ, ППО и другие измерительные комплексы), накладывает повышенные требования к качеству газоотделительных устройств в системах перекачки ньютоновских неагрессивных жидкостей кинематической вязкости 0,55-6,0 мм2/с.

Для этих целей компания «ПромГидромаш» предлагает газоотделители ГУ предназначенные для применения как в стационарных технологических агрегатах, так и на заправочных станциях. Незаменимость газоотделителей ГУ выражается в повышенных требованиях к точности измерений пропускаемой жидкости, очищенной от воздушных (паровых) включений.

Описание конструкции и принцип действия газоотделителя (ГУ)

Газоотделитель ГУ состоит из корпуса и клапанного устройства. Одной из примечательных характеристик газоотделителя ГУ является фильтрация жидкости в поле центробежных сил.

Работая по центрифужному методу, газоотделитель ГУ пропускает жидкость в корпус сквозь верхний патрубок по тангенциональной траектории. За счет того, что вектор движения потока лежит на оси касательной окружности, жидкость внутри газоотделителя ГУ подвергается вращению. Пары и воздух сначала скапливаются в центре жидкостной среды, а затем выдавливаются вверх, оставляя поток, выходящий через нижний патрубок газоотделителя ГУ.

По мере концентрации воздушной массы в купольной части газоотделительного корпуса, уровень жидкости понижается. Вместе с этим вниз перемещается и поплавок, соединенный с клапаном. В данной конфигурации клапан открывает отводящую магистраль и стравливает в нее накопившийся воздух. В результате этого, процесс декомпрессии паров позволяет повысить уровень жидкости в газоотделителе, и взаимосвязанным элементом «поплавок-клапан» вновь закрывает стравливающее отверстие.
