Назначение и условия эксплуатации

Нефтяные центробежные насосы типа К (консольные), предлагаемые компанией «ПромГидроМаш», предназначены для работы при подачах от 10 до 670 м³/ч, напорах от 20 до 370 м, температуре перекачиваемых нефтепродуктов от −80 до +40 °C.

Насосы изготавливают в климатических исполнениях ТВ, У и ТС.

Материалы основных деталей

Основные детали насоса (корпус, крышка с входным патрубком, рабочее колесо, опорная стойка) изготовлены из чугуна. Вал, гайка рабочего колеса и крепежные детали — из стали.

Надежность и непрерывная работа

Высоконадежные нефтяные насосы типа К от компании «ПромГидроМаш» предполагают длительные интервалы межсервисного обслуживания. Эти горизонтальные агрегаты с одним или двумя чугунными рабочими колесами, размещенными на стальной консоли вала, максимально приспособлены для длительной непрерывной работы.

Кроме того, современные консольные насосы отличаются высокой надежностью и подачей до 250 м³/ч, что немаловажно в случаях, когда ремонтные простои оборудования ведут к финансовым потерям.

Конструкция корпуса и уплотнение

Корпус консольного нефтяного насоса, отлитый заодно с опорными лапами и установленный на стойках фундаментной плиты, является примером воплощения ожиданий потребителей. Опорные грани лап лежат в плоскости, горизонтально проходящей сквозь ось вала консольного насоса. Особое преимущество данного построения дополнено спирально навитой прокладкой, уплотняющей стык между фланцами крышки и корпуса.

Вал, подшипниковые опоры и смазка

Кинематика вращения вала в двух опорах, установленных в специальном подшипниковом кронштейне, обладает только преимуществами: нет конструкционной необходимости наращивать мощность аппарата. Такая опора, вблизи соединительной муфты, воспринимает осевую силу и состоит из двух упорных радиальных шарикоподшипников.

Смазка подшипников — кольцевая.

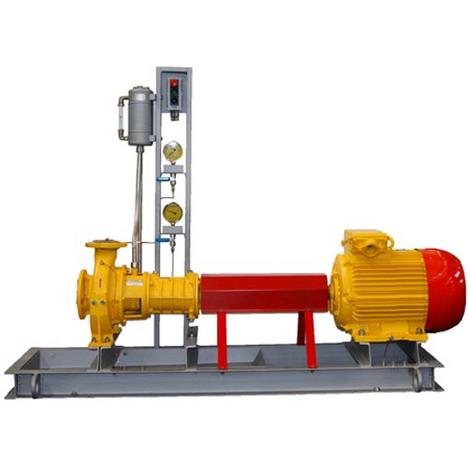

Привод и установка насосного агрегата

Насосы с приводом устанавливают на общей фундаментной плите; их валы сопрягаются пальцево-втулочной муфтой. Функцию привода нефтяных насосов типа К от компании «ПромГидроМаш» выполняют взрывобезопасные электродвигатели исполнения ВЗГ и ВЗТ4 с частотой вращения 3000 об/мин (синхронной) при частоте тока в сети 50 Гц.

Разгрузочное устройство и охлаждение

Для уменьшения осевого давления в насосах предусмотрено разгрузочное устройство (отводящая трубка). При работе с давлением на приеме насоса более 5 кгс/см² разгрузочное устройство отключается.

Насосы типа К (консольные), предназначенные для функционирования на нефтяных промыслах, поставляются компанией «ПромГидроМаш» в исполнении, предусматривающем охлаждение деталей и узлов перекачиваемой жидкостью.
