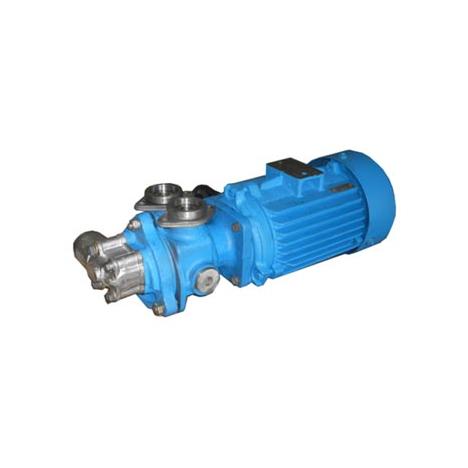

БШМ-самовсасывающие.

В системах перекачивания нефтежидкостей наименее уязвимым в эксплуатации является объемный самовсасывающий шестеренчатый насос БШМ с перепускным клапаном и внутренним зацеплением.

Форма гидравлической части и шестеренный ротор обуславливают выгодное применение электронасосов БШМ в линиях транспортирующих бензины, дизтоплива, мазут, магнитные лаки, керосины и масла с вязкостью от 0,5 до 22 тысяч сСт. Температура течения среды ограничивается широчайшими пределами – от минус 40 до плюс 50 °С.

Принцип действия

Вращение шестерен создает периодическое разряжение со стороны всасывания. Под влиянием атмосферного давления и разности уровней в резервуарах нефтепродукт перемещается в направлении нагнетания и заполняет углубленные пространства между зубьями шестерни. При смыкании зубьев нефтежидкость вытесняется из впадин шестерен в напорный патрубок. При этом высота самовсасывания достигает 5 метров (без применения вакуумных и других вспомогательных систем).

Рабочие элементы насоса БШМ, обеспечивающие его преимущества:

– двойные торцовые уплотнения;

– внутреннее кольцевое сальниковое уплотнение;

– атмосферная изоляция;

– встроенный обратный клапан.

Особенности конструкции

Снижение вибронагруженности и уменьшение шума за счет отсутствия редукторов.

Быстрый доступ к насосной части (без использования инструментов и необходимости демонтировать насос) через специальный люк технического обслуживания.

Возможность быстро извлечь и легко заменить (в случае неисправности) внутренние узлы, в том числе шестерни.

Защита силовых элементов агрегата от нагрузок за счет действия перепускного клапана.

Регулировка давления перепуска перекачиваемого нефтепродукта посредством пружины предохранительного клапана.

Опыт эксплуатации

Для снижения затрат на обслуживание насосы БШМ разработаны в блочно-модульном универсальном исполнении, чем обеспечивается доступность полной разборки аппаратов без отсоединения от трубопровода.

Небольшие габариты позволяют оптимизировать производственную площадь нефтебаз, насосных станций и дают возможность устанавливать насос БШМ на существующую опору или плиту, например, ранее эксплуатируемого насоса КМ или другого агрегата.

Простота конструкции и высокая ремонтопригодность позволяют сократить трудоемкость текущего содержания до 150 чел-час/год на один электронасос.
