Вихревые-самовсасывающие насосы СВН(АСВН),СЦЛ(АСЦЛ).
Стремление удовлетворить нужды заказчиков и снизить себестоимость перекачиваемых воды и нефтепродуктов побудило компанию «ПромГидроМаш» предложить вихревые самовсасывающие насосы усовершенствованной конструкции, предназначенной для перекачивания нейтральных жидкостей, в частности, дизтоплива, бензина, керосина, спирта и воды, не содержащих механические примеси. Лучшая серия таких агрегатов применяется в топливозаправщиках, передвижных цистернах, бензовозах и состоит из пяти типоразмеров с подачей жидкости до 45 м3/ч и напором до 54 м.

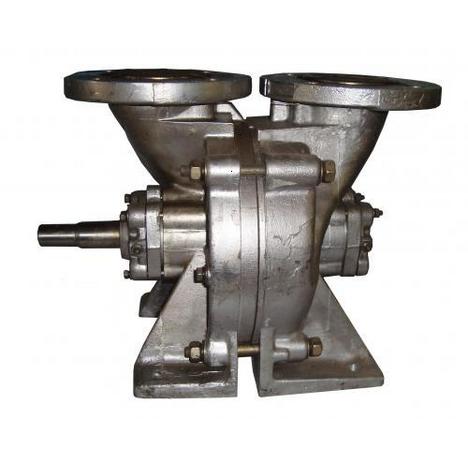

Самовсасывающий вихревой насос СВН-80А используется при перекачке воды, спирта, керосина, бензина, дизтоплива и прочих нейтральных жидкостей плотностью ниже 1000 кг/куб.м (не имеющих механических включений) и вязкостью не более 10 куб.м/с.
Насос СВН-80А выполнен из алюминиевого сплава и конструктивно состоит из корпуса, вала и рабочего колеса.
Корпус насоса СВН-80А образует две секции – всасывающую и напорную, – соединённые между собой крепёжными шпильками. На корпусе имеется фланец для подсоединения всасывающей и напорной линий трубопровода.
Всасывающая секция имеет тангенциальный подвод к рабочему колесу. Подобный отвод, направленный по касательной линии, имеет напорная секция. В ней существует переточный канал для отвода воздуха, а также рабочий канал и глухой канал. Также имеются каналы для подвода рабочей жидкости на охлаждение торцевого уплотнения.
Стоит отметить, что в одноступенчатом насосе СВН-80А вал уплотняют торцовые уплотнения двойного типа. Они состоят из упорного кольца, пружины, нажимного кольца, резинового кольца, подвижного кольца, а также неподвижного кольца и манжеты, встроенных в обойму.

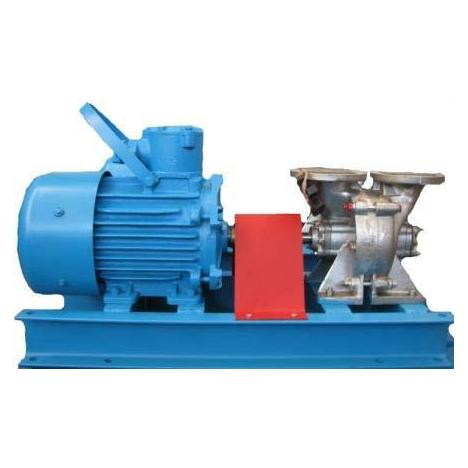

Насос АСВН–80А имеет низкие крутильные колебания благодаря увеличенной прочности ротора. Для повышения срока службы ротор изготавливается из нержавеющей стали. Модернизирована конструкция опорных подшипников и упрощена технология восстановления зазора рабочего колеса.

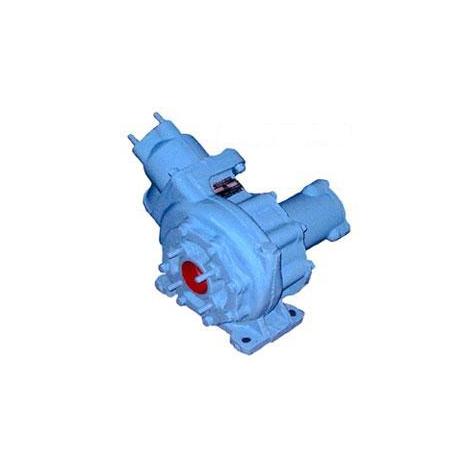

Насос СЦЛ–00А базово комплектуется чугунным корпусом с защитным покрытием деталей проточной части, которое увеличивает КПД. Покрытие изготавливается на основе бронзы и алюминиевых сплавов. Дополнительным преимуществом конструкции уплотнений и подшипников насоса стала возможность визуальной проверки состояния роторной сборки без разъема корпуса.

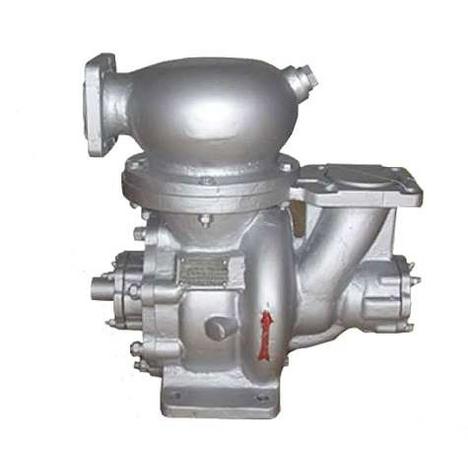

Насос СЦЛ–20/24 имеет улучшенную всасывающую способность и самоцентрирующую функцию вихревого колеса благодаря двуспиральной форме проточной части корпуса на вихревой ступени. Этим увеличивается скорость движения жидкостей внутри корпуса, и соответственно повышается механический и гидравлический КПД насоса. Эксплуатационные расходы снижены на 10 %.

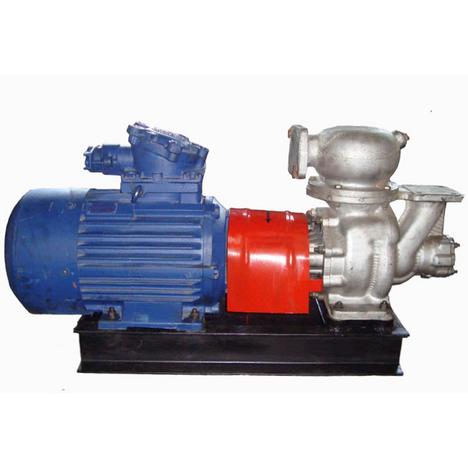

Насос АСЦЛ–20/24 характеризуется следующими показателями: габариты подшипниковых узлов уменьшены на 30 %; количество сборочных единиц снижено на 66 %; энергопотребление насоса за счет повышения КПД сокращено на 9 %.
Основным преимуществом вихревых самовсасывающих насосов является снижение эксплуатационных затрат за счет улучшения гидравлических характеристик агрегатов, повышения их КПД и минимизации технического обслуживания.
